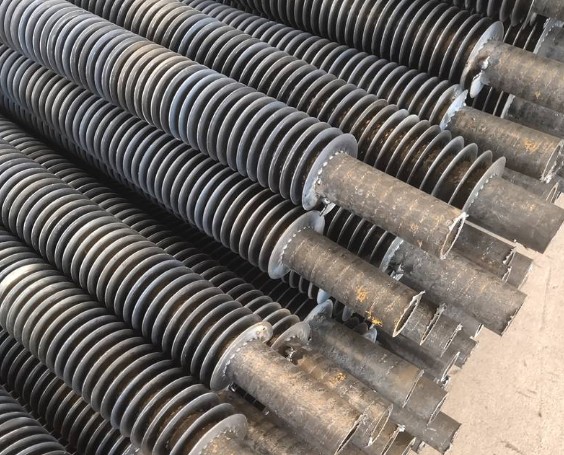

螺旋翅片管制作方法詳細介紹?
來源:http://www.24003.cn/ 發布時間:2021-08-09
螺旋翅片管的主要制造方法有上述三種,為便于分析、對比,故把螺旋翅片管分為焊接翅片管(高頻焊、釬焊)和整體螺旋翅片管進行對比。
焊著率也叫熔合率
焊著率是對翅片焊縫寬度及總長度的一個考核指標。 JB/T 6512-92《 鍋爐用高頻電阻焊螺旋翅片管制造技術條件》規定:鋼帶寬度方向的焊縫熔合率不低于80%。長度方向雖然沒有提,但可以理解為沿翅片的全長范圍內不低于 80%是合格的。
焊縫局部未熔合長度不得大于管子直徑且不大于50mm,未熔合處的數量每米不得超過2處,否則應進行補焊。
HG/T 3181-1989《高頻電阻焊螺旋翅片管》規定:實際焊縫長度的總和不小于翅片總長的90% ,焊縫的平均寬度不小于翅片寬度的80%.。
高頻電阻焊螺旋翅片管的焊著率實際可達90%-95%,釬焊螺旋翅片管的焊著率比高頻焊略高一點,但焊著率均不易檢查。
整體螺旋翅片管,顧名思義翅片的生成來源于管子,不存在翅片的焊接問題,不需進行焊著率的檢查。
焊縫抗拉強度
JB/T 6512-92規定:焊接試件的試樣抗拉強度不低于196MPa。 HG/T 3181-92對此沒有規定。
高頻電阻焊螺旋翅片管,生產廠家的焊縫抗拉強度目前已達200MPa以上,甚至300MPa以上。釬焊螺旋翅片管的焊縫抗拉強度也基本上可以達到此要求。
整體螺旋翅片管的翅片是從坯管上擠壓、軋制出來的,不存在焊縫抗拉強度問題。翅片與管子連接部位的強度等同于相應管材的抗拉強度,甚至略高。
焊后熱處理
高頻電阻焊螺旋翅片管的焊縫熱影響區很少,*外標準規定熱影響區<<0.8mm,*內一些生產廠家產品實測熱影響區小于0.5mm。故有些標準對高頻電阻焊螺旋翅片管焊后是否進行熱處理沒有規定。JB/T 6512-92標準規定:合金鋼材料的翅片管焊后應進行*應力的熱處理。
整體螺旋翅片管的生產過程實際是對原厚壁坯管在高溫下的再一次擠壓、軋制過程,高溫下擠壓、軋制成型后,根本不需要*應力熱處理。
傳熱效果
高頻電阻焊、釬焊螺旋翅片管的傳熱效果比光管至少提高了4倍以上。開齒形的翅片管其傳熱效果比完整形翅片*。但應注意到翅片與管子間的焊縫其焊著率并非*,標準規定也只有80%以上。未熔合的部分存在熱阻,會(huì )影響傳熱效果。
整體螺旋翅片管的翅片與母管*的接觸,加上翅片根部與母管成型時的小R過渡,不僅增加了翅片的剛度和承壓能力,而且更便于熱量的傳遞,其傳熱效果比光管至少可提高5-6倍,明顯優于高頻電阻焊、釬焊螺旋翅片管的傳熱效果。
使用壽命
高頻電阻焊螺旋翅片管的焊接是在兩種金屬表面接觸處熔化的同時施加壓力,焊著率較好,焊縫金屬*能力比釬焊提高一倍以上,可較大地提高翅片管的使用壽命。但由于焊接不牢,長期使用易產生焊縫開裂,使翅片與管子脫開,從而影響其傳熱效率,不得不更換翅片管。
整體螺旋翅片管不存在翅片的焊接問題,不必擔心翅片腐蝕、開裂等現象發生,其傳熱效率不會(huì )因此而降低。再者,由于整體螺旋翅片管表面硬度增大,增加了翅片管的*性,加之翅片根部結構特征又便于傳熱,故整體螺旋翅片管的使用壽命等同于翅片管原材料的壽命,至少是高頻焊、釬焊螺旋翅片管使用壽命的2-3倍。
經濟性
釬焊螺旋翅片管需用第三種材料—釬料,釬焊時翅片需經冷繞、噴涂焊料、燒結等主要工序,故制造成本較高。高頻電阻焊螺旋翅片管則不需第三種材料,翅片經一次繞焊成型,故成本相對較低。高頻電阻焊、釬焊螺旋翅片管的起繞端和終止端,宜先采用手工焊接方法固定,然后才好焊接生產。
整體螺旋翅片管是采用厚壁管子經擠壓、軋制而成,無需*種材料,省去高頻電阻焊翅片的纏繞、焊接等生產過程中的多道工序,生產效率高、成本低。此外,由于整體螺旋翅片管的翅片根部為小R圓滑過渡,便于傳熱。
